设某商业集团数据库中有三个实体集。一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。
公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。
（1）试画出E-R图，并在图上注明属性、联系的类型。
（2）将E-R图转换成关系模型。
【正确答案】：

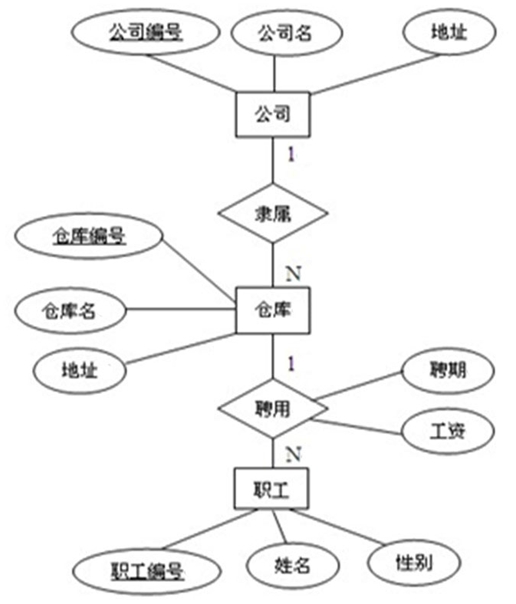

（1）对应的E-R图如图所示：

（2）这个E-R图可转换3个关系模式：
公司（公司编号，公司名，地址）
仓库（仓库编号，仓库名，地址，公司编号）
职工（职工编号，姓名，性别，仓库编号，聘期，工资）
